High Purity Copper Guide: Karakterer, produktionsmetoder, applikationer og købstips
En indkøbschef sammenlignede for nylig to tilbud på 4N kobber og fandt, at den ene leverandør tog næsten halvdelen af prisen af den anden. Begge materialer var 99,99% kobber af metallisk renhed, men den billigere batch var blevet omsmeltet fra konventionelt valset materiel i en ukontrolleret atmosfære, mens den anden var vakuumsmeltet med kontrolleret støbning. På papiret var karaktererne identiske. I et sputterkammer eller en vakuumloddeovn var adfærden ikke den samme.
Kobber med høj renhed er ikke et enkelt produkt. Det er et sæt målbare specifikationer: metallisk renhed, iltindhold, grænser for sporurenheder og proceshistorie. Disse parametre bestemmer, om kobber fungerer i halvlederaflejring, radiofrekvenskomponenter, fladskærme eller højstrømskonnektorer. At forstå, hvordan de forbinder, hjælper dig med at købe den rigtige karakter, teste de rigtige egenskaber og undgå en mislykket batch.
De fleste indkøbsfejl kommer fra at behandle renhed som ét tal. Et møllecertifikat, der siger 99,99% kobber, er kun udgangspunktet. Spørgsmålene, der følger, betyder mere: Hvordan blev kobberet smeltet? Hvad er iltniveauet? Er kornstrukturen konsistent nok til din proces? Denne guide gennemgår disse spørgsmål i samme rækkefølge, som en kvalitetsingeniør bør stille dem.
Hvad tæller som kobber med høj renhed
Industrien bruger "N"-notation til at beskrive kobberrenhed. Tallet før N står for antallet af ni i kobberindholdet. 4N kobber er 99,99% kobber, og 5N er 99,999%. Tabellen nedenfor opsummerer de karakterer, der betyder noget ved elektronisk fremstilling.
| Karakter | Kobberindhold | Max samlede urenheder | Ilt karakteristik | Typiske anvendelser |
|---|---|---|---|---|
| 3N | 99,9 % | omkring 1000 ppm | Ikke stramt kontrolleret | Samleskinner, kabel, generelle ledere |
| 4N OFHC | 99,99 % | omkring 100 ppm | Under 5 ppm | RF-komponenter, sputtermål, loddetråd |
| 5N | 99,999 % | omkring 10 ppm | Kontrolleret | Præcise PVD-mål, avanceret trådbinding |
| 6N | 99,9999 % | ca. 1 ppm | Stærkt styret | Halvlederforbindelser, avanceret deponering |
De sidste to kolonner fortjener særlig opmærksomhed. Iltindhold og urenhedsfordeling er ofte den reelle forskel mellem to materialer med samme nominelle kvalitet. I praksis kan 5N kobber fra en vakuumsmeltet kilde udkonkurrere 6N kobber fra en dårligt kontrolleret linje i en filmaflejringsproces, fordi defekttypen og -fordelingen har lige så stor betydning som det samlede antal urenheder.
Hvorfor 4N alene ikke er nok
Et 4N-certifikat angiver kun metallisk renhed. Kobber, der indeholder 99,99 % kobber, kan stadig indeholde betydelig ilt, hvis det blev smeltet og støbt uden vakuumbeskyttelse. Under vakuumlodning eller sputtering danner ilten indeslutninger eller hulrum, der viser sig som filmdefekter. Iltfri kobber med høj ledningsevne tilføjer et andet krav: ilt holdes normalt under 5 ppm. For tyndfilms- og vakuumapplikationer betyder iltgrænsen ofte mere end forskellen mellem 4N og 5N.
Resistivitetsforhold som procesfingeraftryk
Resistivitetsforhold eller RRR er forholdet mellem rumtemperaturresistivitet og resistivitet nær det absolutte nul. Det afspejler de kombinerede virkninger af urenheder og krystalfejl. Udglødet kobber med høj renhed viser typisk RRR-værdier fra 150 til 250, mens specialkvaliteter til partikelacceleratorer og præcisionsmagneter kan nå 500 eller mere. RRR er nyttig, fordi den er adfærdsmæssig snarere end analytisk: den fanger den endelige tilstand af kobberet efter smeltning, støbning og udglødning, så to søjler med identiske GDMS-rapporter kan stadig afvige i RRR. Når en leverandør ikke kan levere RRR-data, er det en legitim grund til at bede om flere detaljer, før du forpligter dig.
Hvor høj renhed kobber produceres
Produktionen begynder med elektrolytisk raffineret kobberkatode, som allerede er omkring 99,99% ren. At nå 5N eller 6N kræver yderligere trin: vakuumsmeltning og afgasning for at fjerne flygtige urenheder, kontrolleret støbning for at undgå adskillelse og ren bearbejdning plus udglødning for at forhindre genkontaminering.
Hvor urenheder overlever i processen
Jern, svovl, phosphor og sølv kan forblive i spormængder efter elektrolytisk raffinering, og ilt eller nitrogen kan genindføres under smeltning, hvis ovnatmosfæren ikke styres. Hver urenhed virker forskelligt: ilt sænker ledningsevnen og skaber intern oxidation, fosfor ændrer omkrystallisationsadfærd, og jernpartikler forårsager overfladedefekter i aflejrede film. Proceskontrol bestemmer derfor kvaliteten af slutproduktet mere end det endelige assay alene.
Samlede urenheder tilladt af typiske kobberkvaliteter med høj renhed
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Afstanden mellem 99,9 % og 99,9999 % ser lille ud på papiret, men tilladte urenheder falder fra 1000 ppm til 1 ppm.
Vakuumsmeltning fjerner zink, bly, bismuth og andre flygtige elementer, som ellers ville forblive som diskrete indeslutninger. Det beskytter også smelten mod ilt og nitrogen, der er de mest almindelige kilder til genkontaminering. Efter smeltning støbes kobberet til barre- eller ingot-form ved hjælp af teknikker, der reducerer krympehulrum og adskillelse, og efterfølgende valsning eller smedning er planlagt, så urenheder ikke vender tilbage fra værktøjsoverflader.
For en første evaluering, en certificeret høj renhed kobberbarre er det mest praktiske format. En barre kan spores til en specifik smeltemasse, udtages til uafhængig testning og derefter rulles eller ekstruderes i henhold til dine egne krav, hvilket giver dig kontrol i stedet for at stole på et generisk lagerbeholdning.
Engros kobberbarre producent, kobberbarre Company- Ningbo Chuangrun New M Ningbo Chuangrun er kobberbarreproducent og kobberbarrevirksomhed, vores kobberbarre er konstrueret til præcisionsapplikationer, opfylder... Se produkt → Hvor høj renhed kobber er påkrævet
Den virkelige virkning af kobberrenhed vises på applikationsstadiet. I halvlederforbindelsesmetallisering erstattede kobber aluminium, fordi dets lavere resistivitet forbedrer koblingshastigheden og reducerer strømforbruget. Sputtering-mål, der anvendes til fysisk dampaflejring, kræver stram renhedskontrol, fordi urenheder i målet overføres til den voksende film og bliver anordningsdefekter.
Den samme logik gælder for radiofrekvente hulrum, bølgeledere og vakuumelektronenheder. Kobber med lavt iltindhold og høj RRR holder modstanden af indre overflader lav, hvilket direkte udmønter sig i mindre opvarmning og færre signaltab ved høj frekvens.
Tre markeder, der definerer specifikationen
- Fremstilling af halvledere specificerer typisk 5N eller højere for sammenkoblings- og barrierelagsprocesser, hvor metallisk forurening direkte påvirker udbyttet.
- Fladskærm og solenergi produktionen bruger almindeligvis 4N til 5N kobbermål til transparente ledende lag og elektrodestakaflejring.
- Nye energisystemer , inklusive EV-batterisamlinger og højstrømsopladningsinfrastruktur, stole på ensartet ledningsevne og stabil kontaktmodstand i samleskinner, stik og moduler.

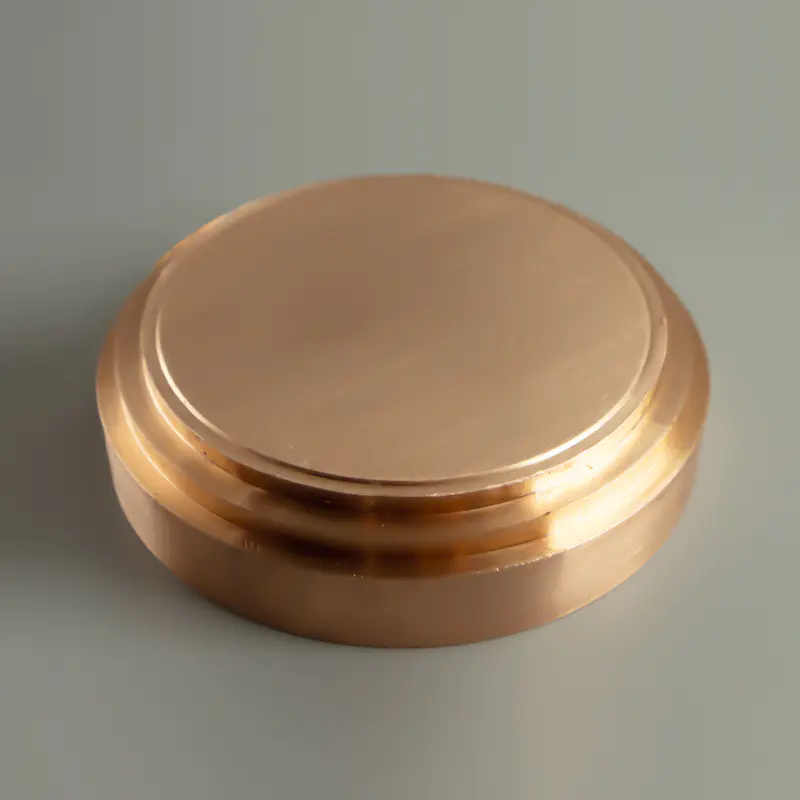

I hvert af disse tilfælde køber køberen ikke kobber som en vare. De køber forudsigelighed: den samme renhed, kornstruktur og behandlingsrespons batch efter batch. Hvis du er kvalificeret materiale til deponering, en kobber sputtering mål med dokumenteret renhed, tæthed og kornstørrelsesdata er den rigtige evalueringsenhed, fordi den tester materialet under reelle procesforhold.
Engros kobbermålproducent,kobbermålfirma-Ningbo Chuangrun Ny Ningbo Chuangrun er kobbermålproducent og kobbermålvirksomhed, vores kobbermål er konstrueret til præcisionsanvendelser, mig... Se produkt → Hvad skal du tjekke, før du køber kobber med høj renhed
Inspektionsdokumenter og prøvningsmetoder
Se efter kvantitative resultater, ikke en etiket. Metalliske urenheder skal rapporteres fra glødeudladningsmassespektrometri (GDMS) eller ICP-MS-analyse med værdier i ppm for hvert element. Ilt og nitrogen bør måles separat med forbrændings- eller inertgas-fusionsanalysatorer, fordi gasurenheder opfører sig anderledes end metalliske og kræver en anden testmetode.
Partisporbarhed og proceshistorik
Hver barre, stang, rør eller mål skal referere til dens smelte- og støbningsnumre. Sporbarhed betyder noget, når en downstream-proces fejler: møllerapporten er det første bevis, du vil fremlægge for at forstå, om materialet, værktøjet eller processen er fejlbehæftet. Leverandører, der opererer under ISO9001 og IATF16949, opretholder normalt denne dokumentation som standardpraksis.
Mekanisk tilstand og form
Spørg efter udglødede eller bearbejdede egenskaber afhængigt af din næste proces. Hårdhed, kornstørrelse og indre spænding påvirker alle bearbejdningsadfærd og den endelige komponentydelse. Formfaktoren er lige så praktisk: a kobberstang passer til bearbejdningsbaseret produktion, mens plade-, rør- og målformer dækker de fleste andre ruter.
Engros kobber stang producent, kobber stang Company- Ningbo Chuangrun New Mater Ningbo Chuangrun er kobberstangsproducent og kobberstangsfirma, vores kobberstang er konstrueret til præcisionsanvendelser, opfylder h... Se produkt → Pakning og opbevaring
Undervurder heller ikke emballage. Kobber med høj renhed oxiderer langsomt ved stuetemperatur i fugtig luft, gør overfladen brun og danner ikke-ledende film. Leverandører, der sender i forseglet nitrogenrenset emballage eller folieomslag med tørremiddel, viser, at de forstår materialet. Hvis en stang eller et mål ankommer med synlige oxider, er lagringshistorikken allerede mistænkelig.
Køb fra en producent, der kontrollerer rensning, smeltning, støbning og forarbejdning i ét anlæg, forkorter kvalifikationstiden og holder batchkonsistensen under ét tag. Ningbo Chuangrun New Materials driver fem produktionssteder og dækker hele kæden internt, hvilket giver kunderne et enkelt ansvarspunkt for renhed fra smelte til færdig form og enklere kommunikation, når specifikationerne ændres.
Ofte stillede spørgsmål
Er 4N kobber det samme som iltfrit kobber?
nr. 4N henviser til en metallisk renhed på 99,99%. Iltfri er en separat begrænsning for iltindhold. Den almindelige kombination er OFHC kobber, som både er 99,99% rent og stort set iltfrit.
Hvilke testmetoder bekræfter kobberrenheden?
Den mest pålidelige kombination er GDMS eller ICP-MS for metalliske urenheder og inertgasfusionsanalyse for oxygen, nitrogen og brint. En nyttig rapport viser hvert element i dele pr. million i stedet for kun at vise et samlet renhedstal.
Har enhver applikation brug for 6N kobber?
Nej. Højere renhed øger omkostningerne og øger bearbejdningsbesvær. De fleste elektroniske komponenter fungerer med 4N eller 5N kvaliteter; 6N er reserveret til de mest følsomme halvledere og avancerede deponeringsapplikationer, hvor en enkelt urenhed pr. million kan ændre enhedens ydeevne.
Hvorfor opførte to partier af samme nominelle karakter sig forskelligt i vores proces?
De sandsynlige årsager er forskelle i iltindhold, kornstruktur eller indre belastning fra tidligere bearbejdning og udglødning. To 4N-materialer kan opføre sig forskelligt, hvis det ene var vakuumsmeltet, og det andet ikke var, hvorfor proceshistorien fortjener lige så meget opmærksomhed som renhedscertifikatet.
Hvorfor er kobber med høj renhed dyrere end standard kobber?
Prisforskellen kommer fra udstyr, energi og verifikation. Vakuumsmeltning, kontrolleret støbning, analytisk test i høj opløsning og snævrere udbytter øger omkostningerne. Højere renhed betyder også lavere tolerance for skrot eller procesafvigelse, så producenten absorberer mere intern efterbearbejdning, før materialet afsendes.
