Enkelt krystal: struktur, vækstmetoder og industrielle applikationer

Spørg en metallurg, hvorfor en jetturbinevinge er støbt som en enkelt krystal, og svaret kommer ned til én kendsgerning: korngrænser er der, hvor materialer svigter først. Ved temperaturer over 1.000 °C bliver disse uoverensstemmelser i atomskala kernedannelsessteder for krybningshulrum og revner. Fjern korngrænserne helt, og den samme nikkelbaserede legering kan fungere omkring 100 °C varmere end dens konventionelt støbte ækvivalent.

Det samme ræsonnement driver halvlederindustrien. En 300 mm siliciumwafer skal skæres i skiver fra en enkelt-krystal barre, fordi enhver korngrænse under en transistor ville sprede ladningsbærere og skabe elektriske defekter. Enkeltkrystaller er ikke en niche-laboratorie-kuriositet; de er det strukturelle grundlag for moderne elektronik, rumfartsfremdrift og præcisionsoptik. Denne artikel forklarer, hvad en enkelt krystal faktisk er, hvordan konventionelle vækstmetoder fungerer, hvor enkeltkrystaller leverer mest værdi, og hvad du skal tjekke, før du specificerer eller køber dem.

Hvad er en enkelt krystal?

En enkelt krystal er et fast stof, hvor krystalgitteret er kontinuerligt og uafbrudt gennem hele volumen. Det periodiske arrangement af atomer gentages i tre dimensioner uden pause, hvorfor en enkelt krystal nogle gange beskrives som ét kæmpe korn. Der er ingen korngrænser, ingen misorienterede områder og ingen strukturelle diskontinuiteter i gitterets skala.

Denne definition adskiller enkeltkrystaller fra de to andre solid-state strukturer, ingeniører normalt vælger mellem:

Den praktiske konsekvens af denne ensartethed er forudsigelighed. I en enkelt krystal kan elasticitetsmodul, elektrisk ledningsevne og termisk ekspansion udtrykkes som en funktion af krystallografisk orientering. I en polykrystallinsk del beregnes disse egenskaber i gennemsnit over millioner af tilfældigt orienterede korn, så den retningsbestemte topydelse forsvinder.

Hvorfor fjernelse af korngrænser forbedrer ydeevnen

Konklusionen først: korngrænser er det svageste led i et materiales mikrostruktur, og fjernelse af dem forbedrer højtemperaturstyrke, elektrisk adfærd og optisk gennemsigtighed. Korngrænser er højenergiområder med uregelmæssig atomær pakning. Urenheder har en tendens til at adskille sig der, dislokationer hober sig op der, og revner forplanter sig langs dem. Tre brancher illustrerer den praktiske effekt.

Enkeltkrystal turbine vinger

I den varme del af en gasturbine er skovle og vinger lavet af nikkelbaserede superlegeringer. Udviklingsvejen har bevæget sig fra ligeakset støbning til retningsbestemt størknede søjler og endelig til enkeltkrystaller. Forbedringen er målbar:

Denne temperaturstigning på ca. 100 °C udmønter sig direkte i højere turbineeffektivitet og lavere brændstofforbrænding, hvilket er grunden til, at stort set alle moderne flymotorer bruger enkeltkrystalvinger i de første turbinetaper.

Halvlederskiver

Ved chipfremstilling skæres en siliciumwafer af en enkeltkrystalbarre dyrket ved Czochralski-metoden. Enhver korngrænse i det aktive område ville fungere som et rekombinationscenter, hvilket forårsager lækstrøm og reducerer udbyttet.

Optisk gennemsigtighed

I optik er enkelt-krystal safir gennemsigtig fra ultraviolet gennem det mellem-infrarøde og er mekanisk stærk nok til vinduer og kupler. Den polykrystallinske form er i bedste fald gennemskinnelig, fordi korngrænser spreder lys.

Hvordan enkeltkrystaller dyrkes

Alle vækstmetoder deler ét princip: de styrer størkning, så en enkelt kerne eller en frøkrystal dominerer processen, og der dannes ikke nye korn foran størkningsfronten. Tre metoder dækker det meste af industriel produktion.

Udgangsmaterialet bestemmer den øvre grænse for krystalkvalitet. I Czochralski siliciumvækst er råmaterialet polykrystallinsk silicium raffineret til 99,9999999% renhed. Ved Bridgman-støbning af klinger af superlegeringer indeholder master-smelten omhyggeligt raffineret nikkel, kobolt, niobium og andre grundstoffer; enhver spor af urenhed i ladningen ender adskilt ved grænser eller fanget i den voksende krystal. For forskere og mindre producenter, der arbejder med titanium, forkorter et velkarakteriseret udgangsmateriale med en kontrolleret krystallinsk morfologi procesudviklingen. CRNMC leverer titaniumkrystaller med dokumenteret renhed, så kunderne ikke behøver at stole på den parti-til-lot-variation, der er typisk for en titanium-svamp.

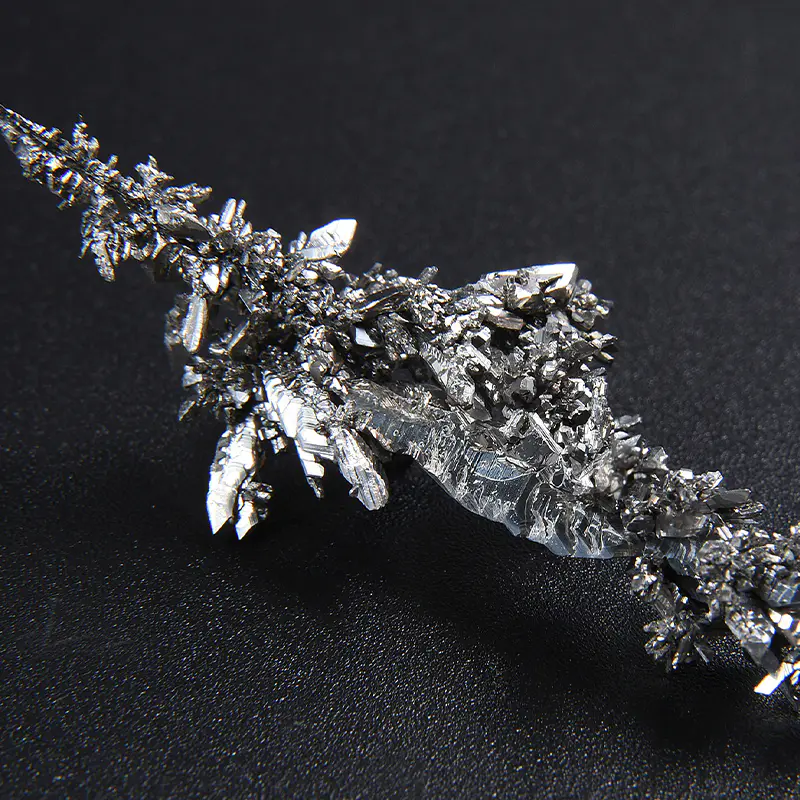

Enkeltkrystaltitanium med høj renhed til forskning og avanceret aflejring Denne titanium krystal tilbyder 99,98-99,99% renhed med en kontrolleret krystallinsk morfologi, hvilket gør det til et pålideligt udgangsmateriale til halvlederforstøvningsmål og specialiserede forskningsapplikationer. Se produkt →

Industrielle anvendelser af enkeltkrystaller

Enkeltkrystaller bruges overalt, hvor egenskabens konsistens, retningsbestemt ydeevne eller ekstrem renhed er påkrævet. Den omtrentlige fordeling af industriel efterspørgsel er vist nedenfor; værdier er illustrative.

Halvleder industri

Siliciumwafers er det største enkeltkrystalprodukt målt i volumen. Ud over selve waferen afhænger halvlederforsyningskæden af ​​krystallinske materialer i andre former: Sputteringsmål til fysisk dampaflejring kræver en kontrolleret kornstruktur og høj renhed for at opnå ensartet filmtykkelse, og kobbermål med en ensartet kornstørrelse bruges i vid udstrækning til sammenkoblingsmetallisering. Disse materialer er fremstillet med snævre tolerancer, fordi en enkelt defekt i et mål kan forstyrre en hel deponeringskørsel. Den segment af halvledermaterialer på vores websted viser de relevante produktformer og kvaliteter.

Ultra-High-Purity Copper Sputtering Target for Precision Coating Med 99.999-99.9999 % renhed og tilpasselige dimensioner sikrer dette kobbermål ensartet filmaflejring i halvleder- og optiske belægningsprocesser, hvilket reducerer kontaminering og defekter. Se produkt →

Luftfart og energiproduktion

Enkeltkrystal superlegeringsblade er den mest kendte rumfartsapplikation, men højtemperaturlegeringer er også afhængige af konsekvente ildfaste metaltilsætninger. Niobium, for eksempel, danner stabile forstærkningsfaser og forbedrer krybemodstanden i nikkelbaserede superlegeringer. De samme egenskaber, som gør niob kritisk i højteknologiske legeringer, gælder også for superledende magneter og rumfartskomponenter. Sporforurening i niobiumtilsætningen kan destabilisere legeringens fasebalance, så motorproducenter specificerer stramme urenhedsgrænser for hver batch. For en mere detaljeret gennemgang, vores artikel om egenskaberne af niob forklarer, hvorfor dette metal optræder i så mange højtemperaturdesigns.

Stor størrelse niobiumbarre med høj renhed til legering og halvlederbrug Denne 99,99 % rene niobiumbarre, tilgængelig op til 400 mm og 2 tons, understøtter konsekvente ildfaste metaltilsætninger i superlegeringer og fungerer som et nøgleråmateriale til sputtermål i halvlederkvalitet. Se produkt →

Optik og fotonik

Safir, calciumfluorid og YAG (yttrium aluminium granat) enkeltkrystaller bruges i lasersystemer, infrarøde vinduer og præcisionslinser, fordi deres ensartethed holder brydningsindeks og absorption konstant over den optiske blænde.

Hvad skal du angive, når du køber krystallinske materialer

Købere, der køber enkeltkrystaller eller råmaterialer af krystalkvalitet, vurderer normalt fire parametre: renhed, orientering, strukturel integritet og dokumentation.

1. Renhedsgrad. Renhed udtrykkes almindeligvis i ni: 99,99% (4N), 99,999% (5N) og 99,9999% (6N). Forskellen er ikke akademisk. Ved 6N-niveauer er individuelle urenheder til stede i dele pr. million koncentrationer eller lavere, og hver yderligere ni øger raffineringsomkostningerne betydeligt.
2. Krystallografisk orientering. Fordi anisotropi er en grund til at bruge en enkelt krystal, skal orienteringen defineres for den tilsigtede egenskab. Et safirvindue til for eksempel en trykkuppel dyrkes ofte med den optiske akse vinkelret på vinduesplanet.
3. Defektdensitet. Dislokationer, bundfald og indeslutninger forringer den elektroniske og mekaniske ydeevne. Karakteriseringsmetoder såsom røntgendiffraktion og præferenceætsning afslører tætheden af ​​sådanne defekter.
4. Sporbarhed. En ansvarlig leverandør giver et analysecertifikat med en opdeling af urenheder pr. element, ikke kun et overskriftsrenhedsnummer.

Forholdet mellem råmaterialets renhed og nedstrømsudbytte er direkte. Diagrammet nedenfor illustrerer den typiske effekt af startrenhed på fraktionen af ​​fejlfrie krystaller i en vækstkampagne.

Det er her en metalleverandørs procesdybde betyder noget. En virksomhed, der udfører oprensning, smeltning, støbning og bearbejdning in-house, kan kontrollere hele kæden fra råvare til færdigt produkt, og kan verificere resultatet med renhedstest. CRNMC anvender denne model til titanium, nikkel, kobber, niobium og andre specialmetaller, hvorfor dets produkter bruges som råmaterialer og krystallinske produkter i krævende applikationer.

Ofte stillede spørgsmål

Hvad er forskellen mellem et enkelt krystal og et polykrystallinsk materiale?

En enkelt krystal har et kontinuerligt, ubrudt atomgitter gennem hele dets volumen, uden korngrænser. Et polykrystallinsk materiale er sammensat af mange små krystaller, eller korn, der mødes ved korngrænser. Korngrænserne fungerer som barrierer for elektrontransport, steder for urenhedsadskillelse og veje for sprækkeudbredelse, hvilket er grunden til, at enkeltkrystaller ofte udkonkurrerer polykrystallinsk materiale, når disse egenskaber har betydning.

Hvorfor bruges enkeltkrystaller i turbinevinger?

Enkeltkrystalblade eliminerer korngrænser, der ellers ville svække legeringen ved høj temperatur. En enkelt-krystal nikkel-baseret klinge kan arbejde omkring 100 °C varmere end en konventionelt støbt klinge, hvilket forbedrer motorens effektivitet og reducerer brændstofforbruget.

Hvordan måles renhed i metaller af krystalkvalitet?

Renhed er normalt rapporteret som en procentdel, såsom 99,99% (4N) eller 99,999% (5N), mens resten består af sporstoffer. Glødeudladningsmassespektrometri (GDMS) og induktivt koblet plasmamassespektrometri (ICP-MS) er almindelige metoder, der bruges til at kvantificere hvert sporelement. Et analysecertifikat bør angive disse værdier batch for batch.

Kan ethvert metal fremstilles som en enkelt krystal?

I princippet kan de fleste krystallinske metaller dyrkes som enkeltkrystaller, men den praktiske sværhedsgrad og omkostningerne varierer enormt. Silicium, safir og nogle få oxider dyrkes i industrielle mængder. Nikkel superlegeringer støbes som enkeltkrystalkomponenter. Reaktive metaller såsom titanium og niobium udgør en større udfordring, fordi deres smeltepunkter er høje, og deres affinitet til oxygen, nitrogen og kulstof kræver specialudstyr.
